墨鉅牌GH4093是Ni-Cr-Co基沉淀硬化型變形高溫合金，長期使用溫度小于750°C，短時使用溫度可達 800C°。且合金具有較高的高溫強度，較高的高溫持久、蠕變強度和抗疲勞性能，組織穩(wěn)定、綜合性能良好。 合金具有良好的熱加工塑性和焊接性能。適用于制作航空發(fā)動機的渦輪葉片，小型發(fā)動機渦輪盤和緊固件，主要產(chǎn)品規(guī)格有板材、棒材和鍛件。

       GH4093合金已用于制作直升機發(fā)動機自由渦輪的1、2級渦輪葉片，1、2級渦輪盤以及拉緊螺栓、鎖片、墊片等零件，批產(chǎn)和使用情況良好。合金鍛材在650°C和750°C持久試驗條件下均無缺口敏感性。合金經(jīng)800°C長期時效后，晶界上的m23c6型碳化物部分呈連續(xù)膜狀。

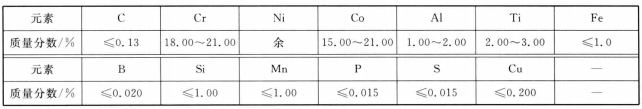

       GH4093合金材料技術(shù)標(biāo)準(zhǔn)有四項，GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號、HB/Z 140航空用高溫合金熱處理工藝、C3S 164 GH93合金冷軋薄板技術(shù)條件、C3S 593 GH93合金熱軋和鍛制棒材技術(shù)條件，熔煉工藝采用真空感應(yīng)爐+真空自耗重熔、或真空感應(yīng)爐+電渣重熔熔煉工藝。化學(xué)成分，摘自 GB/T 14992，如表下：

       GH4093合金抗氧化性能合金在空氣介質(zhì)中，不同溫度試驗100h的氧化速率如下表：
